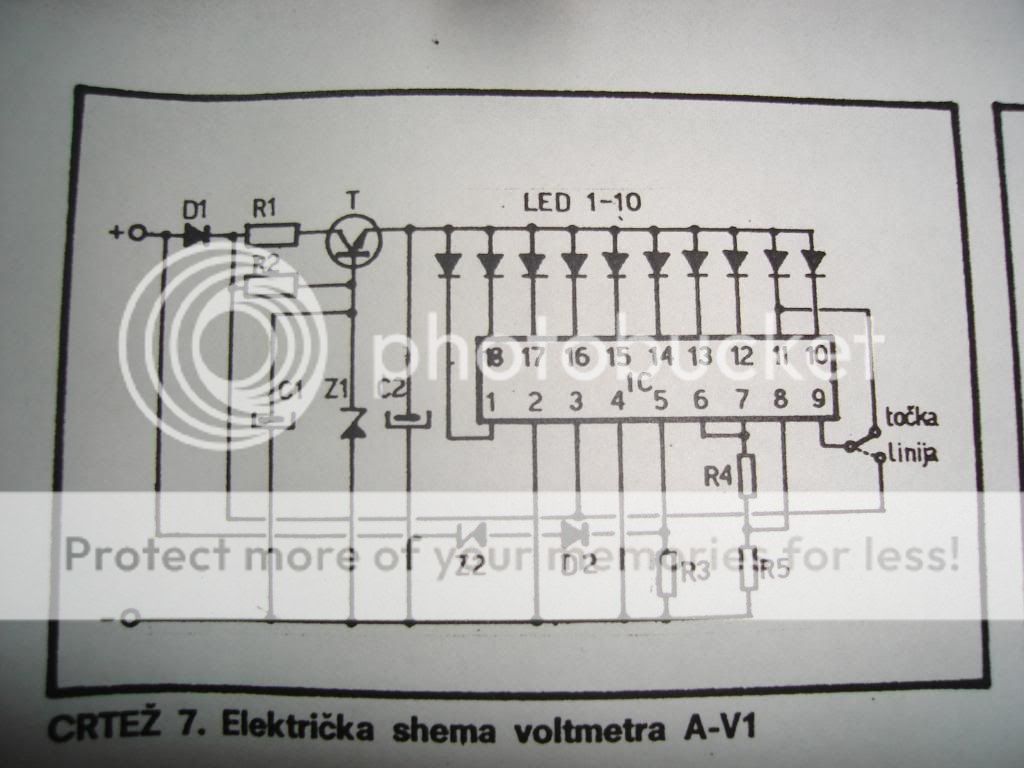

Kako je ovo tema razglabanja, odlučio sam ovo ubaciti ovdje, jer je u proškom forumu to bilo mjesto sa najviše posjeta i postova! I' love 'Drifter' forum! ;) ;) ;) ;) Nekako mi nedostaje, sve više i više, ipak je tamo bilo malo više ljudi, kojih tu baš i ne vidim da su logirani. Ajde ljudani 'đe ste'!!! Da krenemo. Prvo će mo malko opisati Voltmetar, jer je to želja i potreba našeg Admina da to nekako 'zrikta' u svoju Vectru! Napominjem da je ovo sve za DIY, tj. samogradnju, i ako se sve dobro spoji, raditi će, a moguće je i dotjeravati shemu na neki način kako bi se dobili drugačije performance ili u našem slučaju opseg samog mjerenja napona, jer slike koje se nalaze vrijede za opseg od 0 do 12V, a našem Adminu je potrebno mjerno područje od 0 - 5 Volti. To će mo obraditi malko kasnije. Evo blok sheme jednostavnog Voltmetra sa 10 LED dioda.
slika

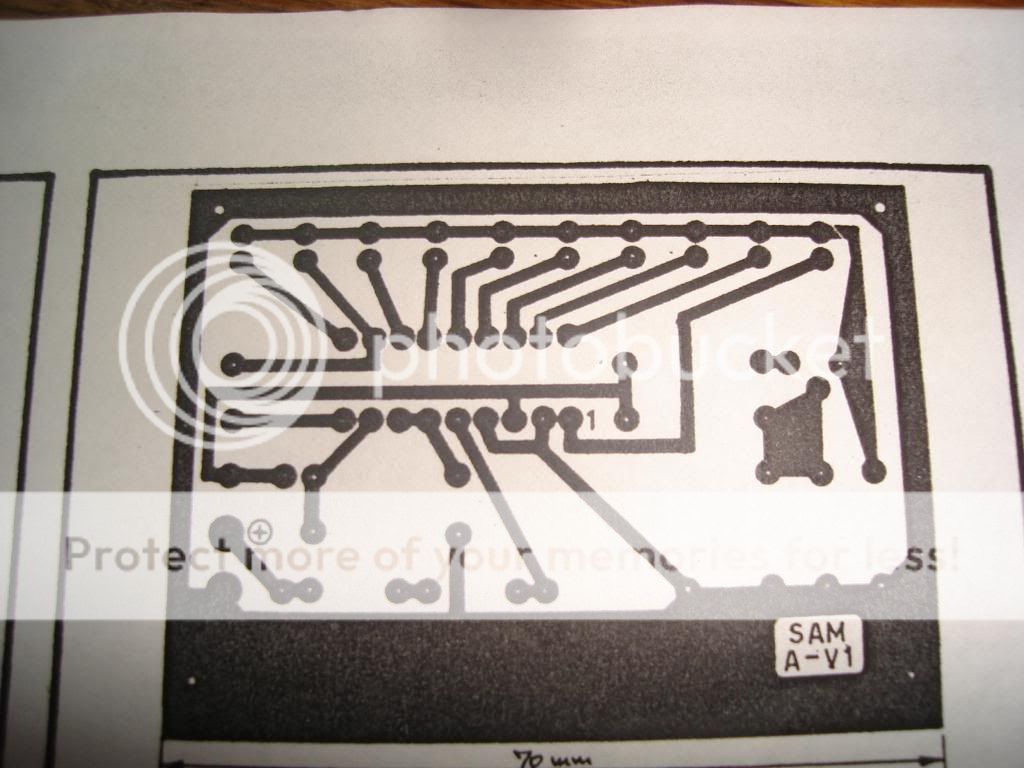

Nacrt pločice s donje strane, pri čemu savjetujem da je najbolje nabaviti pločicu koja na sebi ima sa jedne strane čisti bakar, a ne savjetujem one sa već probušenim rupicama, jer zbog same izvedivosti samih radnji pri lemljenju elemenata na pločicu jednostavnije je da si sami napravite veličine polja zbog samih elemenata. Neka vas ne bude strah što morate sami iscrtati polja na pločici te izrezati višak bakra na pločici kemijskim putem. Jednostavno je samo odete u ljekarnu tražite 10%-u otopinu, napominjem 10%- nu jer hoće i prevariti, daju vam 1%, a košta isto, jedna bočica 10Kn, zbiljam nije skupo, i solna kiselina iz obližnjeg 'dućana'!
slika
Popis elemenata:
slika

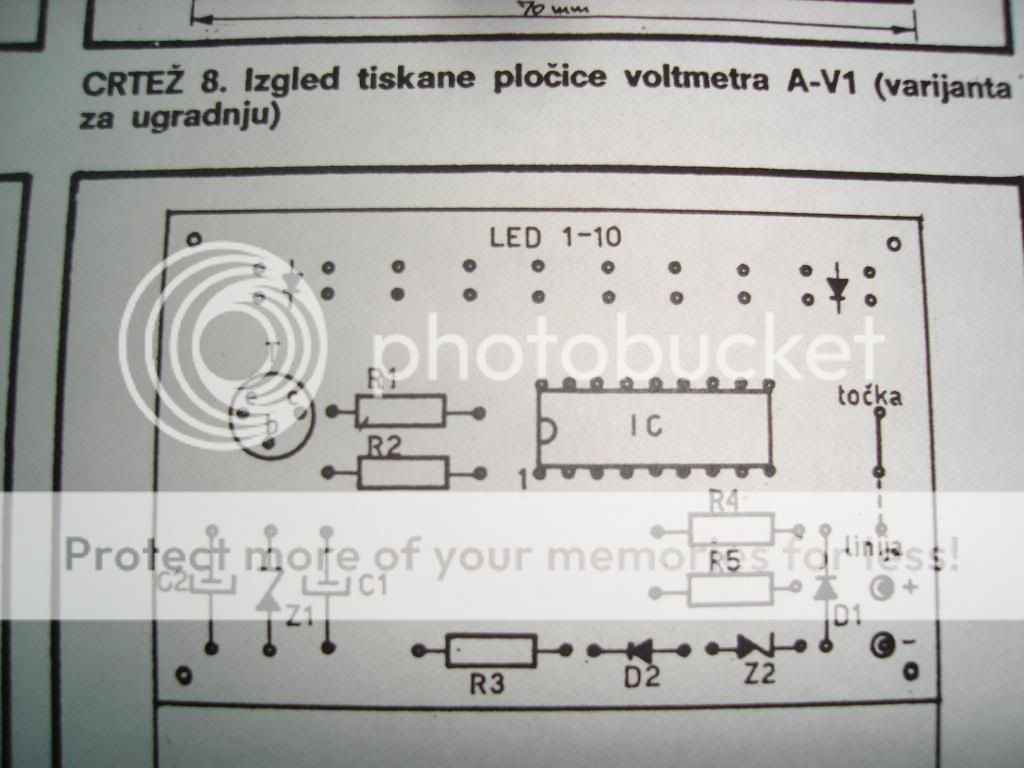

Te slikica gledana sa gornje strane, sami raspored elemenata na polčici:
slika

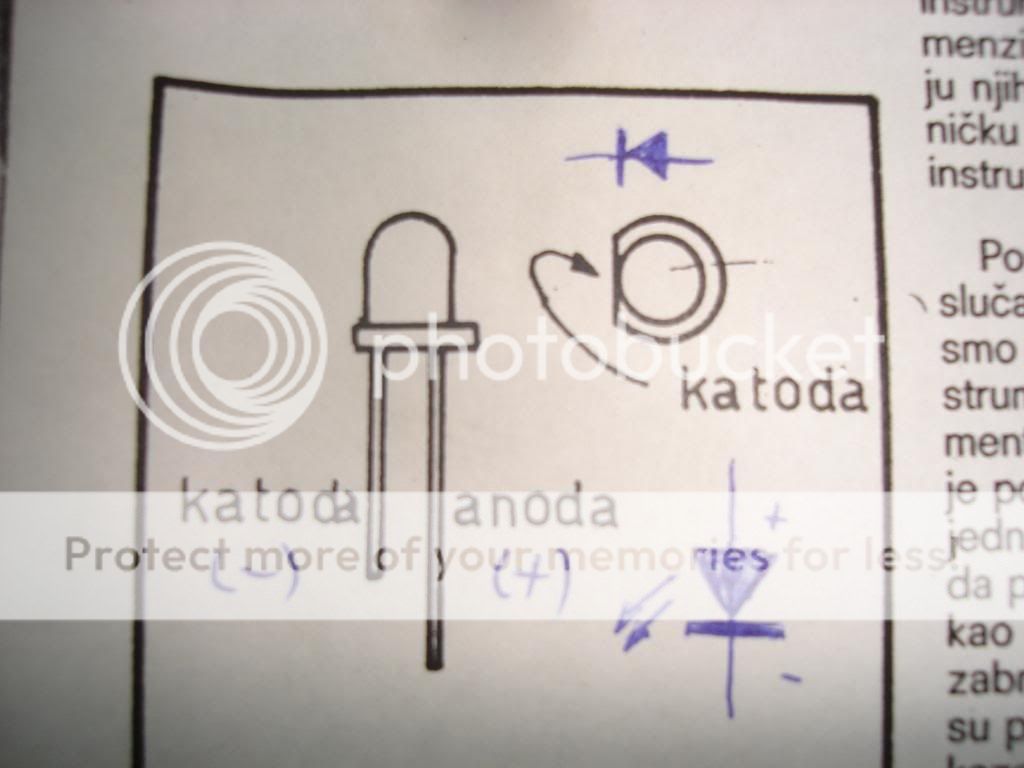

Te još jedna slikica koja će veoma puno koristiti svima onima koji nisu baš točno upućeni u rad i samo lemljenje sa LED diodama, a smatraju da će im to trebati, kad, tad!
slika
